產品簡介：

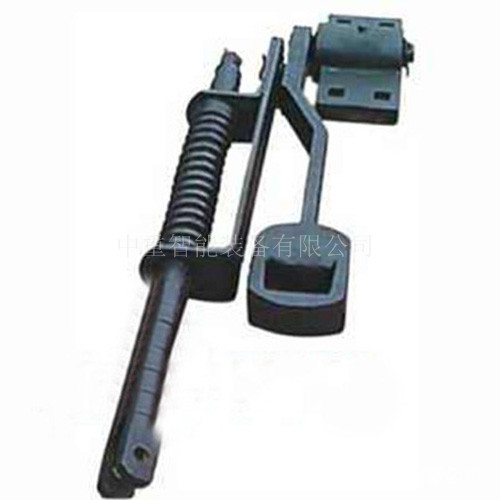

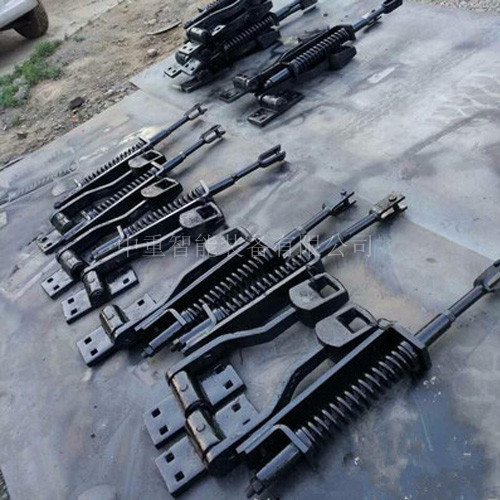

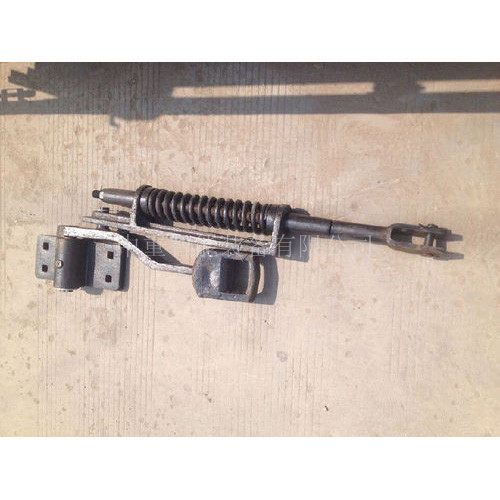

SL-120型彈簧扳道器（簡稱：扳道器）是一種手動轉換道岔的設備zmjt061。它以彈簧的張力來實現道岔轉換到定反位，并將其保持在定反位的功能。適用于容易發生“擠岔故障”情況下的道岔，一旦擠岔不會損壞設備。它將可以鎖閉軸內穿入底座上的鎖閉孔內并加上鎖頭，使道岔鎖定在定反位狀態，以利于行車過岔安全。

彈簧扳道器維護與保養

1.使用中應保證各部緊固件齊全，螺栓緊固，開口銷臂開規定角度以防脫落。

2.各連接銷于孔的磨損曠量應不大于1mm，曠量山東中煤過大時應及時更換連接銷。

3.應保證道岔轉換過程中，各部動作平穩，旋轉靈活，無卡阻現象。

4.各銷軸與孔間，手柄頭與滑塊面間應定期涂油，保持潤滑良好。

注意事項：

拉桿最大直線位移量209mm

安裝處兩枕木中心距650mm，拉桿與岔尖處枕木兩中心線距離為350mm

安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250mm。

手動彈簧扳道器技術參數
1.適用道岔開口≤120mm
2.適用道岔轉換阻力≤1960N（200KG）
3.拉桿最大直線位移量209mm
4.安裝處兩枕木中心距650mm，拉桿與岔尖處枕木兩中心線距離為350mm
5.安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250mm。
