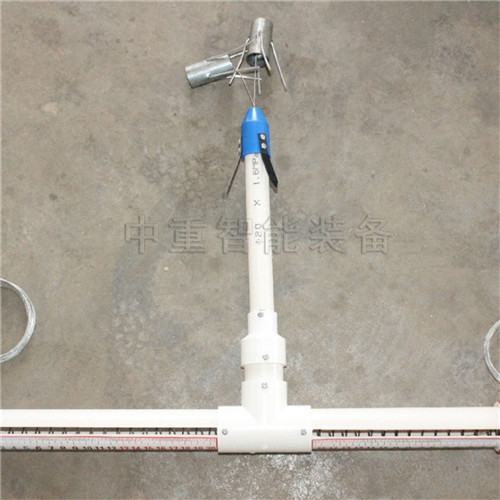

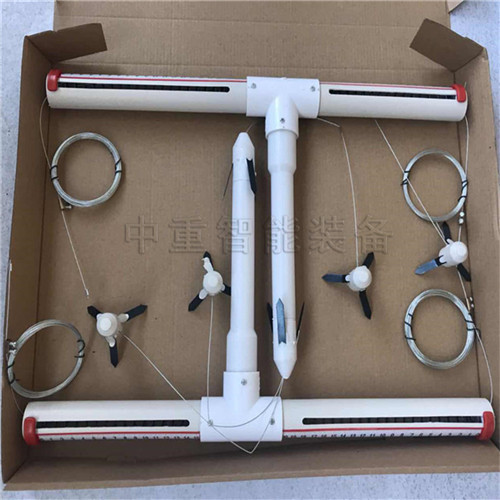

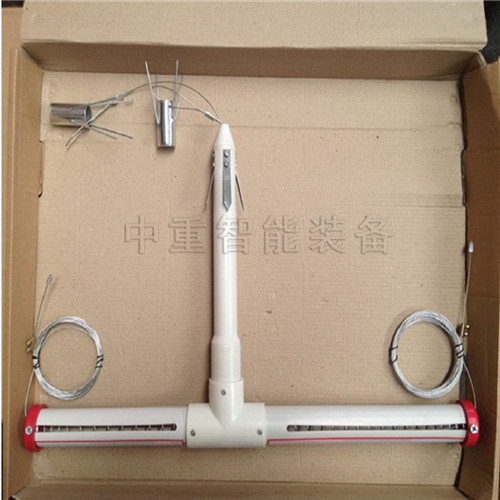

頂板離層儀產品介紹：

 LBY-3A型頂板離層指示儀是監測頂板巖層分離時所產生位移量的專用儀器，用于監視監測頂板位移(圍巖離層)量,避免頂板(圍巖)塌方冒頂。LBY-3A型頂板離層指示儀主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度、抗拉強度，是了解所使用錨桿、錨索的合理性、經濟性的/(?:)/依據。

頂板離層儀主要性能參數：

 ⑴測量方式：反光彩色顯示  ⑵測量點數：2個（3個）  ⑶量程：200 mm  ⑷讀數精度：1 mm  ⑸安裝錨孔直徑：28.42 mm

頂板離層儀安裝步驟：

 用錨桿鉆機φ28mm鉆頭打7m—8m深的孔； 深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后，手拉一下鋼絲繩，確認錨固器已卡住，深部基應固定頂板以上7m—8m處； 2、兩端固定螺絲對準刻度：記下淺部、深部的初始讀數，用螺絲卡死，并截去多余鋼繩。

 頂板離層儀的使用規定：

 1、巷道每隔5m—10m安設一個LBY-3頂板離層指示儀；離層指示儀安裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程； 2、鋼繩應事先盤好，推入錨固器時逐圈展開，以防糾纏打結； 3、淺部基點錨固器一定要準確定位，為此可提前在安裝桿上做好標記
